KYN系列:
l 產品型號及含義
l 用途

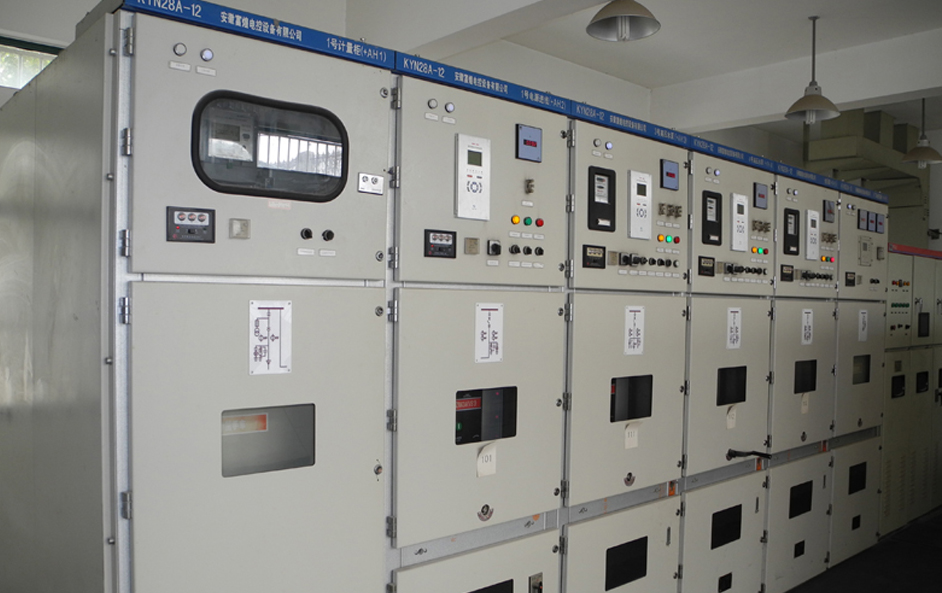

1. KYN-10戶內交流金屬鎧裝移開式開關設備（以下簡稱手車式柜）手車柜適用于交流50Hz額定電壓3—10KV中心點不接地的單母線及單母線分段系統的戶內成套配電裝置，供各類型發電廠、變電站及工礦企業作為接受和分配網絡電能對電路實行控制保護監測。
2. KYN-(F-C)型戶內鎧裝雙層移動開式交流金屬封閉開關設備系3.6~12kV三相交流50Hz、單母線及單母線分段系統的戶內成套開關設備，主要作為發電廠、變電所、冶金、造紙、石化、紡織及工礦企業的高壓配電裝置，可用于電動機、變壓器和電容器的控制與保護。
3. KYN-12/1250-31.5戶內鎧裝移開式交流金屬封閉開關設備稱開關，系3.6-12KV、三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等，實行控制保護、監測之用。本開關柜滿足IEC298、GB3906等標準要求。
l 結構特點
1. KYN戶內交流金屬鎧裝移開式開關設備（以下簡稱手車式柜）是根據《3-35KV交流金屬封閉開關設備》按IEC298《交流金屬封閉開關設備和控制設備》標準設計制造，同時也能滿足水電部提出的高壓開關柜應具有“五防”功能的要求。
2. KYN-(F-C)型戶內鎧裝雙層移動開式交流金屬封閉開關設備系KYN-(F-C)戶內鎧裝雙層移開式交流金屬封閉開關設備中一部分，可與KYN-（F-C）戶內鎧裝雙層移開式交流金屬封閉開關設備配套使用，構成組合式配電裝置。本開關柜是一種雙層鎧裝F-C柜，一面開關柜可容納兩臺F-C手車，相當于兩面單層柜的功能，而占地面積同一面單層柜差不多。為用戶節省大量的占地面積及設備投資。本產品選用的真空接觸器是專門為雙層柜結構計的，具有結構簡單、體積小、造型美觀、絕緣水平高、壽命長等優點，有電保持和機械鎖扣兩種結構。
3. KYN-12/1250-31.5戶內鎧裝移開式交流金屬封閉開關設備,柜體為鎧裝式結構，采用中置式布置，分為斷路室、主母線室、電纜室和繼電器儀表室，為使柜體具有承受內部故障電弧的能力，除繼電器室外，各功能隔室均設有排氣通道和匯壓窗，一次觸頭為捆綁式圓觸頭。
開關高備可按用戶要求，采用前維護型結構，使設備可以靠墻安裝或背靠背安裝。開關設備內裝有安全可靠的聯鎖裝置，完全滿足“五防”閉鎖要求。
a、斷路器手車在推進或拉出過程中，無法合閘；
b、斷路器手車只有在試驗位置或工作位置時，才能進行合、分操作而且在斷路器合閘合，手車無法從工作位置拉出；
c、僅當接地開關處在分閘位置時，斷路器手車才能從試驗位置移至工作位置；僅當斷路器手車處于試驗位置或柜外時，接地開關才能進行分、合閘操作；
d、接地開關處于分閘位置時，后門無法打開；
e、手車在工作位置時，二次插頭被鎖定，不能被撥除。
斷路器室底盤架兩側除設有供手車運動的固定導軌外，為便于對斷路器進行觀測與檢查，在固定導軌兩側專門設有可抽出的延伸導軌，當斷路器分閘后，可將兩根延伸導軌拉至柜外，這樣手車即可從柜內直接移至柜外的延伸導軌上。
3. KYN-12/1250-31.5戶內鎧裝移開式交流金屬封閉開關設備,柜體為鎧裝式結構，采用中置式布置，分為斷路室、主母線室、電纜室和繼電器儀表室，為使柜體具有承受內部故障電弧的能力，除繼電器室外，各功能隔室均設有排氣通道和匯壓窗，一次觸頭為捆綁式圓觸頭。
開關高備可按用戶要求，采用前維護型結構，使設備可以靠墻安裝或背靠背安裝。開關設備內裝有安全可靠的聯鎖裝置，完全滿足“五防”閉鎖要求。
a、斷路器手車在推進或拉出過程中，無法合閘；
b、斷路器手車只有在試驗位置或工作位置時，才能進行合、分操作而且在斷路器合閘合，手車無法從工作位置拉出；
c、僅當接地開關處在分閘位置時，斷路器手車才能從試驗位置移至工作位置；僅當斷路器手車處于試驗位置或柜外時，接地開關才能進行分、合閘操作；
d、接地開關處于分閘位置時，后門無法打開；
e、手車在工作位置時，二次插頭被鎖定，不能被撥除。
斷路器室底盤架兩側除設有供手車運動的固定導軌外，為便于對斷路器進行觀測與檢查，在固定導軌兩側專門設有可抽出的延伸導軌，當斷路器分閘后，可將兩根延伸導軌拉至柜外，這樣手車即可從柜內直接移至柜外的延伸導軌上。
